اقضِ أي وقت في منتدى الشاحنات أو مجتمع الطرق الوعرة وسوف تجد نفس الحجج. مركزية المحور أم مركزية العروة؟ 6061-T6 أو 7075-T6؟ الترباس أو الانزلاق على؟ بالنسبة لشخص يريد فقط وقفة أوسع أو مساحة كافية لتفريغ مكابح أكبر، يبدأ الشعور بالكثير من الضجيج حول ما يشبه حلقة معدنية بسيطة.
لكن الأمر ليس بسيطًا. احصل على المنتج الخطأ وستتراوح النتائج من اهتزاز التوجيه المزعج الذي لم يكن موجودًا من قبل إلى الخطير حقًا. لقد أصبح سوق المباعدة أيضًا مزدحمًا بدرجة كافية بحيث أصبح تقييم المنتجات بنظرة واحدة أصعب مما كان عليه من قبل.
يغطي هذا الدليل ما يحدد فعليًا جودة الفواصل وسلامتها. لا توجد حشوة للمواصفات، ولا توجد مطالبات مبالغ فيها - مجرد تفصيل عملي لأي شخص يتخذ قرار الشراء في عام 2026.

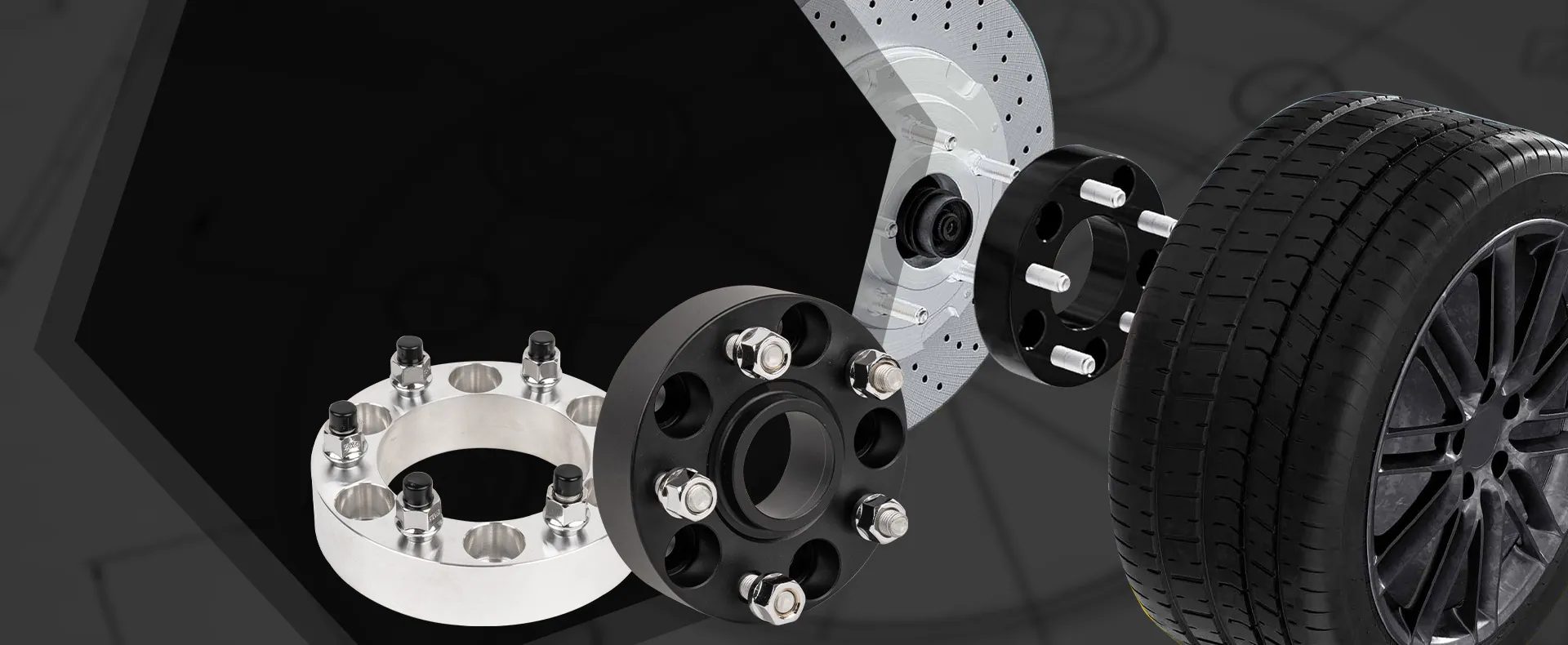

يتم تداول المصطلحات بالتبادل بدرجة كافية بحيث تستحق الدقة قبل أي شيء آخر. يقوم فاصل العجلة بشيء واحد بالضبط: فهو يدفع العجلة إلى الخارج من المحور بمقدار ثابت. عشرة مليمترات، خمسة وعشرون، مهما كان ما يحتاجه التطبيق. يظل نمط الترباس مطابقًا للمصنع. لا يتم تحويل أي شيء، فقط موضع العجلة بالنسبة لوجه المحور. تشمل الأسباب الشائعة إزالة الفرجار كبيرة الحجم أو تحقيق ملاءمة متدفقة بعد رفع التعليق أو توسيع المسار.

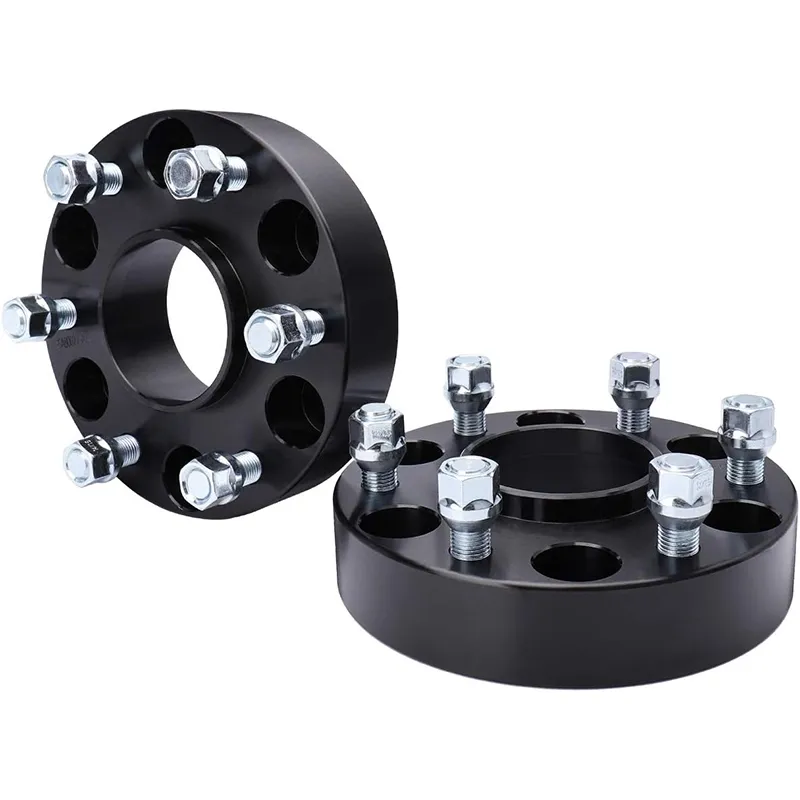

يقوم محول العجلة بشيء مختلف من الناحية الهيكلية. يقوم بتحويل نمط الترباس إلى آخر. هل وجدت عجلات ما بعد البيع محفورة بحجم 5x114.3 لكن سيارتك تعمل بمقاس 5x120؟ محول يسد هذه الفجوة. جونسون اند دبليونطاق محول تحويل PCDيغطي التكوينات من 4x100 إلى 6x139.7 للمشترين الذين يقومون بتبديل العلامات التجارية للعجلات أو تشغيل مجموعة مصدرها سيارة بنمط مصنع مختلف.
أنها تبدو متشابهة. ما يفصل بينهما هو الوظيفة الميكانيكية - وهذا ما يحدد الوظيفة التي تحتاجها بالفعل.
إذا كان هناك شيء واحد يستحق الالتزام بالذاكرة من هذا الدليل، فهو هذا: قم دائمًا بتشغيل الفواصل المتمحورة حول المحور.

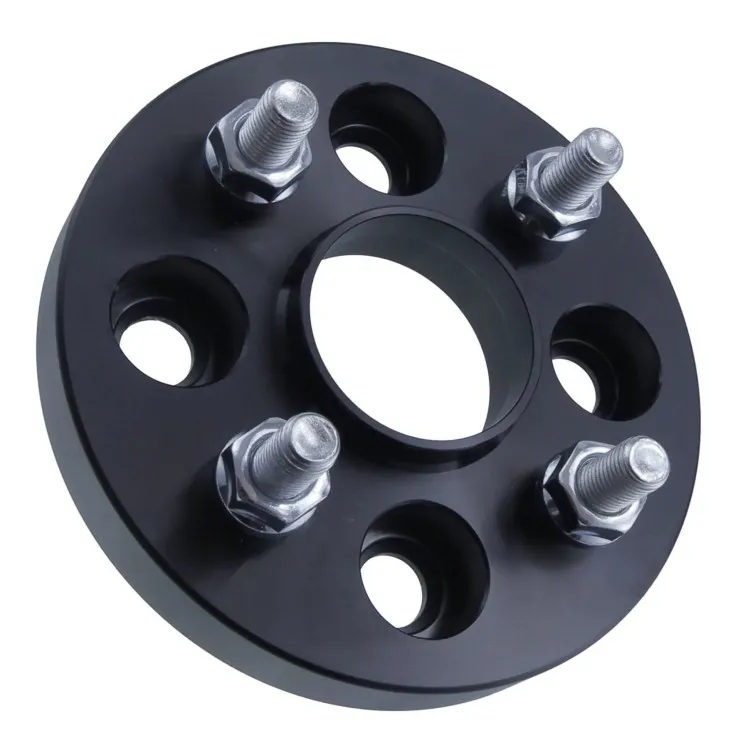

في التصميم المتمحور حول المحور، يتم تصنيع التجويف المركزي للفاصل ليتناسب مع القطر الخارجي لمركز المركبة. يحمل المحور وزن السيارة. تتعامل صواميل العروة مع التثبيت. وظيفتان منفصلتان، سطحان منفصلان. يعمل كل إعداد لعجلة المصنع بهذه الطريقة لأن هذا هو مسار التحميل الصحيح.
تتخطى الفواصل المتمحورة حول العروة تطابق التجويف الدقيق، مما يعني أن المسامير وصواميل العروة تؤدي في نهاية المطاف كلا الوظيفتين. عند القيادة بسرعة منخفضة على الطرق الناعمة، قد لا تشعر بذلك. لكن ابدأ بإضافة أحمال المنعطفات الحقيقية وأميال الطرق السريعة المستدامة وستبدأ الحركة الدقيقة عند سطح التلامس في البناء. يتبع الاهتزاز. ثم تسارع ارتداء مسمار. لقد شهدت المتاجر التي تقوم بالكثير من أعمال العجلات نهاية تلك القصة - وهي ليست قصة ممتعة.
عادة ما تكون علامة التحذير الأولى عبارة عن اهتزاز في عجلة القيادة بسرعة لم تكن موجودة قبل التثبيت. يقوم بعض المشترين بتصحيحه بحلقات محورية، وإدخالات صغيرة تملأ الفجوة بين التجويف الكبير الحجم والمحور. فهو يقلل من الاهتزاز، وأحيانًا بشكل كامل. ولكنه إصلاح لمنتج لم يكن مناسبًا في المقام الأول - وليس ميزة تصميم.
كلمحول فاصل العجلةفي كتالوج J&W يتمحور حول المحور. التجويف المركزي مطابق لمواصفات السيارة، وليس مبطنًا ليناسب مواصفات السيارة. لا تظهر هذه التفاصيل في صورة المنتج ولكنها تظهر فورًا في شعور السيارة على الطريق.
عند نقطة سعر معينة، تدعي كل قائمة فواصل الألومنيوم المستخدم في صناعة الطيران والفضاء. تستحق المواصفات الفهم لأن الفرق حقيقي، ولكن يتم المبالغة في تقديره في كلا الاتجاهين اعتمادًا على من يبيع.
6061-T6 هو المعيار الصناعي لفواصل السيارات وحصل على هذا المنصب لأسباب مشروعة. يعني تعيين T6 المعالجة الحرارية للمحلول متبوعة بالشيخوخة الاصطناعية، مما يحسن القوة والصلابة بشكل كبير مقارنة بالقاعدة 6061. تبلغ قوة الشد حوالي 45000 رطل لكل بوصة مربعة. إنها تعمل بشكل نظيف، وتأكسد باستمرار، وتتعامل مع التآكل. للسائقين اليوميين، والشاحنات المرفوعة، ومعدات الطرق الوعرة، والاستخدام المعتدل للمسارات، فإن 6061-T6 مناسب تمامًا.
7075-T6 هي فئة مختلفة. سبيكة الزنك الأولية، قوة شد تبلغ حوالي 83000 رطل لكل بوصة مربعة - أقوى بنسبة 84% تقريبًا من حيث الشد. صلابته تقترب من الفولاذ الطري. يتم استخدامه في هياكل الطائرات لأنه لا توجد مادة أرخص تحقق نفس نسبة القوة إلى الوزن.
يبدو فرق القوة هذا مثيرًا للإعجاب. ما إذا كان الأمر مهمًا لتطبيقك هو سؤال مختلف. بالنسبة للسباقات التنافسية، أو منصات السحب الثقيلة التي تقوم بتشغيل مقطورات محملة لمسافات طويلة، أو الإنشاءات الخطيرة على الطرق الوعرة حيث يكون التحميل عالي التأثير ثابتًا - نعم، الترقية حقيقية. جونسون اند دبليو7075-T6 محول PCD 6x139.7 CB95.1، المصمم للشاحنات كاملة الحجم وسيارات الدفع الرباعي الثقيلة، هو بالضبط التطبيق الذي تبرر فيه التميز نفسه.
للقيادة في الشوارع والاستخدام على الطرق الوعرة في عطلة نهاية الأسبوع؟ سوف يتفوق مباعد 6061-T6 المُشكل بشكل صحيح والمُشكل باستخدام الحاسب الآلي والمتمحور حول المحور والمعتمد بشكل مستقل على منتج 7075-T6 من مصدر لم يتم التحقق منه في كل مرة. درجة المادة هي متغير واحد. تعد دقة التصنيع واختبار الطرف الثالث من العوامل الأخرى، وعندما يكون المصدر غير معروف، تكون هذه المتغيرات أكثر أهمية بكثير.
هذه هي الحقيقة غير المريحة حول سوق المباعد: نظرًا لأن هذه الأشياء تبدو عملية ويتم تركيبها ببساطة، فإن العيوب في المنتجات الرخيصة غالبًا ما تظل مخفية حتى يصبح المكون تحت حمل حقيقي. بحلول ذلك الوقت، عادة ما تكون في مكان لا ترغب في مواجهة مشكلة فيه. التوقيت السيئ هو بخس.
تحل شهادات SGS وTUV مشكلة محددة: فهي تؤكد أن شخصًا آخر غير الشركة المصنعة قد قام باختبار المنتج في ظل ظروف محددة. تعمل بروتوكولات التعب TUV على وجه الخصوص على ضغط سنوات من أحمال القيادة الواقعية في دورات اختبار معملية. لقد نجا الفاصل الذي يحمل شهادة TUV الحالية من هذه العملية فعليًا. وهذا يختلف تمامًا عن ورقة المواصفات التي تدرج أرقام قوة الشد الرائعة دون أي تحقق خارجي مما إذا كانت حقيقية.
بالنسبة للمشترين الأفراد، هذه هي الطريقة الأكثر موثوقية للتأكد من أن تصنيف WLL المطبوع على المباعدة يعكس الأداء الفعلي الذي تم اختباره. بالنسبة لمشتري الجملة والأساطيل، تخلق الشهادة أثرًا ورقيًا يمكن الدفاع عنه - وهو مفيد إذا تم التشكيك في التثبيت من قبل شركة التأمين أو المفتش. بالنسبة للمركبات التي تعمل في الأحداث المحظورة، أصبح سؤال التوثيق غير اختياري بشكل متزايد.
يحمل كل منتج يتم شحنه من J&W Auto Part شهادة SGS وTUV. الشهادات الفعلية – مع الأرقام المرجعية – متاحة عند الطلب. مستندات حقيقية من مختبرات اختبار حقيقية، وليست شعارات في نسخة المنتج.
يقوم الأشخاص بالبحث عن الفواصل بعناية، ثم يحصلون على أي صواميل موجودة في المخزون. يعد عدم تطابق زاوية المقعد التالي أحد المصادر الأكثر شيوعًا لمشاكل ما بعد التثبيت - والتي يمكن الوقاية منها تمامًا، ولا يتم اكتشافها أبدًا حتى يبدأ الشعور بالخطأ.
تأتي صواميل العروة في ثلاثة أنواع من المقاعد: مخروطي الشكل (مستدق بمقدار 60 درجة)، ومقعد كروي، ومسطح. تم تصنيع فتحات العروة في العجلة الخاصة بك لقبول أحد هذه الملفات الشخصية. عندما لا يتطابق الجوز، فإنه يتصل عند الحافة وليس عبر السطح. تنخفض قوة التثبيت حتى عندما تقرأ مواصفات عزم الدوران بشكل صحيح على مفتاح الربط. هذه الفجوة بين "العزم حسب المواصفات" و"الآمن فعليًا" هي المكان الذي تعيش فيه المشاكل.
M12x1.5 هي خطوة الخيط القياسية في معظم سيارات الركاب الأوروبية واليابانية. VW Group، Toyota، Honda، Hyundai - إذا كانت سيارتك تأتي من إحدى تلك المنصات، فمن المؤكد تقريبًا أن هذا هو ما تحتاجه. جونسون اند دبليوصواميل العروة المخروطية M12x1.5تم تصميمها بحيث تصل إلى 60 درجة التي تتطلبها هذه المركبات.
ثلاث نقاط تثبيت يتم تخطيها باستمرار: استخدم مفتاح عزم الدوران للشد النهائي - مسدسات التصادم مناسبة للإزالة ولكن ليس لصواميل الجلوس حسب المواصفات، والفجوة بين 90 و130 قدمًا رطلًا مهمة أكثر مما يدرك معظم الناس. أعد عزم الدوران بسرعة 50 إلى 100 ميل، لأن الفواصل الجديدة ومقعد الأجهزة خلال الدورات الحرارية الأولى وبعض الاسترخاء أمر طبيعي. وتحقق من مشاركة سلسلة الرسائل قبل استدعاء المهمة المنجزة - مما يؤدي إلى القسم التالي.

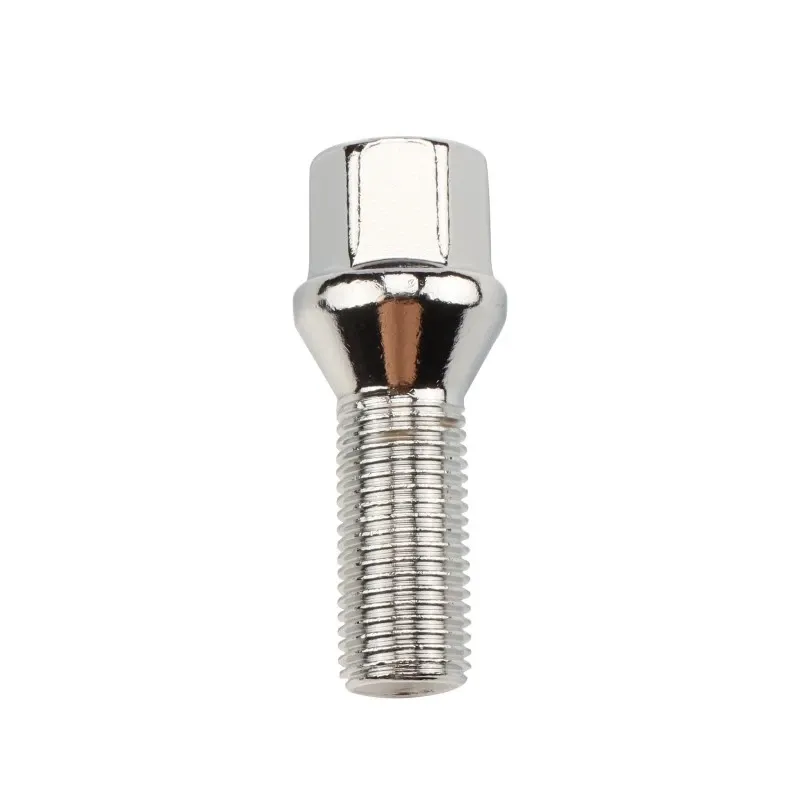

تم تصميم مسامير العروة في المصنع وفقًا لسمك عجلة المصنع. أضف فاصلًا مقاس 20 مم وقمت بتحريك وجه العجلة بمقدار 20 مم بعيدًا عن المحور - مما يعني مشاركة خيط أقل بمقدار 20 مم لنفس الترباس. الترباس لم يطول. المحور لم يقترب. انخفض هذا الارتباط الخيطي ببساطة.
الحد الأدنى لربط الخيط الآمن لمسمار العروة الفولاذي هو على الأقل 1 × قطر الترباس. بالنسبة لأجهزة M12، يبلغ الحد الأدنى 12 مم - ويفضل أن يكون أقرب إلى 18 مم. قم بتشغيل هذه الأرقام لسمك الفاصل المحدد وعمق محور العجلة. إذا كانت النتيجة قصيرة، فإن التثبيت غير آمن بغض النظر عن جودة المباعد أو إعدادات عزم الدوران أو الشهادة.
جونسون اند دبليونطاق الترباس العروة الموسعةتم تصميمه خصيصًا لتطبيقات الفواصل والمحولات، بأطوال تتوافق مع سمك الفواصل الشائعة ودرجات الخيوط المطابقة من البداية. يؤدي الحصول على الأجهزة من نفس الشركة المصنعة مثل المباعد إلى إزالة عدم تطابق زاوية الخيط وزاوية المقعد التي تأتي من خلط المكونات من مصادر مختلفة.
هناك رقمان يحددان ما إذا كان المباعد مناسبًا على الإطلاق: PCD (قطر دائرة الملعب) والتجويف المركزي. PCD هو قطر الدائرة التي توضع عليها فتحات المسامير - خمسة مسامير على دائرة مقاس 114.3 مم هي 5x114.3. بالنسبة للفواصل القياسية، يتطابق كلا الجانبين مع السيارة. بالنسبة للمحولات، يكون الجانبان مختلفين عن قصد.
التجويف المركزي هو قطر الثقب المركزي. وهذا يحدد ما إذا كان الإعداد متمركزًا حول المحور حقًا. المواصفات المشتركة والمركبات التي تتوافق معها:
| مركز تتحمل |
التطبيقات المشتركة |
| سي بي56.1 |
هوندا سيفيك، فيت، CR-V (أجيال متعددة) |
| CB60.1 |
تويوتا كورولا، ياريس، ومختلف طرازات RAV4 |
| سي بي66.1 |
بي ام دبليو 3 سلسلة، 5 سلسلة، Z4 |
| سي بي95.1 |
فورد F-150، شيفروليه سيلفرادو، جيب رانجلر، تويوتا تندرا |
فيما يتعلق بقياس التجويف المركزي: في حالة الشك، قم بقياس المحور مباشرة باستخدام الفرجار أو اسحب المواصفات من دليل ورشة عمل سيارتك. إن الفاصل المتمحور حول المحور المحدد بشكل صحيح والفاصل المتمحور حول العروة والذي يناسب بشكل فضفاض يكلف مبالغ مماثلة عند الشراء. فرق الأداء ليس متشابهًا على الإطلاق.
هذه هي نقاط التفتيش التي تستخدمها متاجر الأداء وفرق شراء الأسطول ذات الخبرة عند تأهيل مورد فاصل جديد. إنها ليست أسئلة نظرية، بل هي الأسئلة التي تفصل بين الشراء القوي والشحن المرتجع.
معظم حالات فشل فواصل العجلات لا تتعلق بالمفهوم، بل تتعلق بالتنفيذ. التصميمات التي تركز على العروة على المحاور لا تتطابق بشكل صحيح. السبائك التي تحمل علامة 6061-T6 والتي لم يتم اختبارها في مختبر من قبل. ملاعب الخيط القريبة ولكنها غير صحيحة. لا يكون أي من هذه العيوب واضحًا عند نقطة الشراء، وكلها تظهر في النهاية تحت الحمل، عادةً عندما يكون ذلك أقل ملاءمة.
النسخة القصيرة: احصل على التجويف المركزي بشكل صحيح، واحصل على المادة المعتمدة، واحصل على الأجهزة من نفس مصدر المباعد. ثلاثة أشياء. كل شيء آخر ثانوي.
تقوم شركة J&W Auto Part بتصنيع محولات فواصل العجلات، وصواميل العروة، ومسامير العروة في نينغبو لأسواق التصدير عبر أمريكا الشمالية وأوروبا وأستراليا. يمتد الكتالوج من الفواصل القياسية المتمحورة حول المحور 6061-T6 إلى المحولات الثقيلة 7075-T6 لمنصات الشاحنات. تغطي شهادات SGS وTUV كل خط إنتاج. تتوفر PCD المخصصة، والتجويف المركزي، والسمك، ودرجة الخيط، والانتهاء بأكسيد الألومنيوم لمشتري OEM والجملة.
